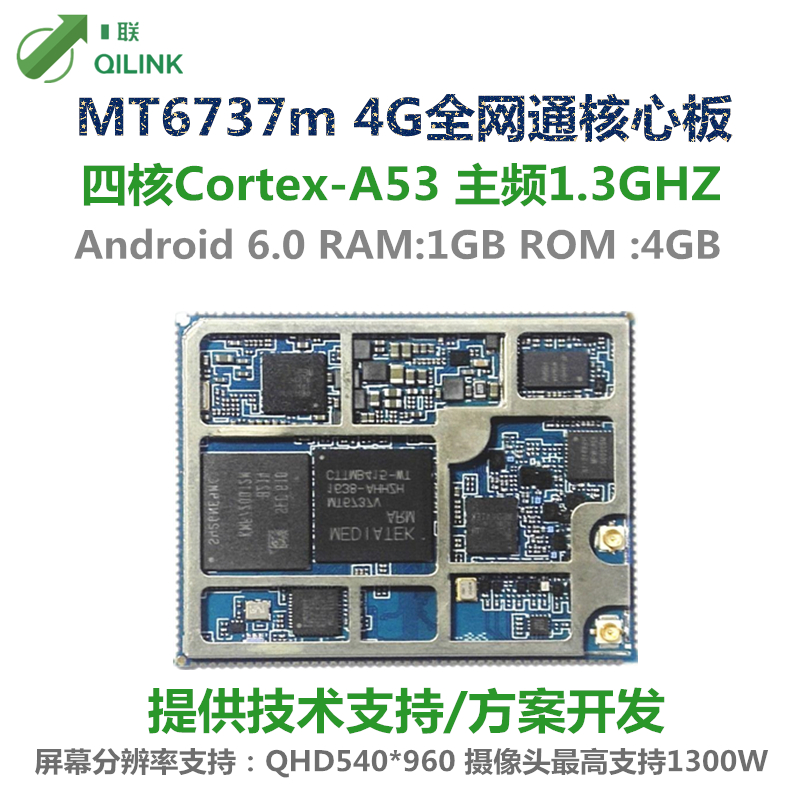

•  QL168四核6737M
QL168四核6737M

产品介绍

模块介绍:

QL168 是一款4G LTE 主要针对移动、联通、电信版本的全网通模块,SMT 封装。其性能稳定,

外形紧凑,性价比高,功能强大,拥有良好的可扩展性和设计灵活性,能适用于各种产品设计需

求。产品主要定位在行业应用4G LTE 智能核心板。


QL168模块内置32 位4 核A53 架构CPU,8Gb+4GB 内存,采用安卓6.0操作系统,提供2G/

3G/4G 五模13频全网通接入,支持WiFi/BT/GPS/FM。提供丰富数据接口,包含

Camera,USB,LCM,UART,I2C,SPI,I2S,GPIOs等。可外接多种模块,包括NFC,一维二

维扫描,指纹刷卡,安全身份识别,以太网,高频超高频模块等等。

QL168模块拥有行业领先的超高集成度,尺寸仅为40mm*50mm*2.8mm,适合应用于工业设备

控制、电力数据采集、医疗设备、汽车智能电子设备、通讯服务器、智能家居、广告展示、智能

监控、物联网、电子支付等高稳定性要求的行业,尤其适合应用于需要进行人机交互界面的应用,

都能提供低成本的系统解决方案。

产品特性



操作系统

Android 6.0(64bit)

   芯片平台

MT6737VWM 32bit, Cortex-A53,4核1.1GHz

   运行储存

4GB eMMC+1G LPDDR2

无线连接

WIFI:支持802.11a/b/g/h

FM:FM 接收器

Bluetooth:BT 4.0

GPS:GPS

支持频段

2G GSM:B2,B3,B5,B8

3G WCDMA:B1,B2,B5,B8

4G FDD-LTE : B1,B3,B5,B7,B8

4G:TDD-LTE:B38,B39,B40,B41

显 示

显示屏:QHD(540*960) LCM尺寸不受限制)

触摸屏:电容触摸屏

  摄像头

像素:前置8MP 后摄像头:13MP

扩展接口

SPI

SDIO2.0

SIM

UART

路硬件I2C

音频:MIC 输入/2 路输出

USB 2.0 HS peripheral(OTG)

8*8 按键矩阵

多个外部中断

供应电压范围

3.6V-4.3V

物理接口

168 PIN 邮票孔

尺寸规格

40mm*50mm*2.8mm
