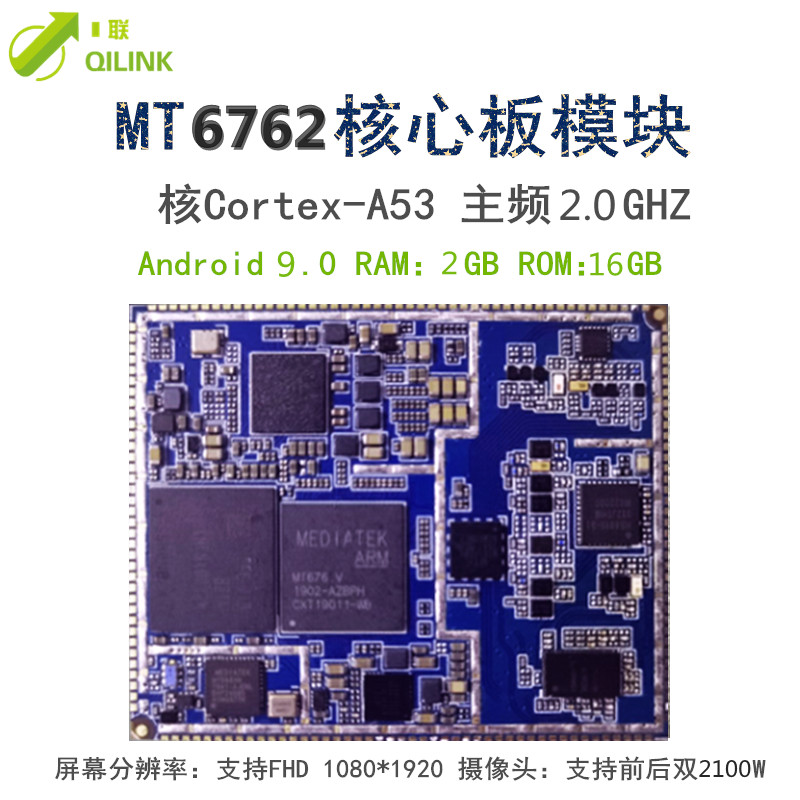

MT6762/6765/6761核心板模块

模块介绍：

QL166 是一款4G LTE 主要针对移动、联通、电信版本的全网通模块，SMT 封装。其性能稳定，

外形紧凑，性价比高，功能强大，拥有良好的可扩展性和设计灵活性，能适用于各种产品设计需

求。产品主要定位在行业应用4G LTE 智能核心板。

QL166模块内置64 位4 核A53 架构CPU，16Gb+16GB 内存，采用安卓9.0操作系统，提供2G/

3G/4G 五模13频全网通接入，支持WiFi/BT/GNSS(GPS/Beidou)/FM。提供丰富数据接口，包含

Camera，USB，LCM，UART，I2C，SPI，I2S，GPIOs等。可外接多种模块，包括NFC，一维二

维扫描，指纹刷卡，安全身份识别，以太网，高频超高频模块等等。

QL168模块拥有行业领先的超高集成度，尺寸仅为40.5mm*50.5mm*2.85mm，适合应用于工业设备

控制、电力数据采集、医疗设备、汽车智能电子设备、通讯服务器、智能家居、广告展示、智能

监控、物联网、电子支付等高稳定性要求的行业，尤其适合应用于需要进行人机交互界面的应用，

都能提供低成本的系统解决方案。

产品特性
操作系统	Android 9.0(64bit)
芯片平台	MT6762 64bit, Cortex-A53，8核2.0GHz
运行储存	16GB eMMC+2G LPDDR3 (可选64GB+4GB，32GB+3GB)
无线连接	WIFI:支持802.11a/b/g/h FM:FM 接收器 Bluetooth:BT 4.0 GPS:GPS/Beidou/Galileo/Glonass A-GPS
支持频段	2G GSM:B2,B3,B5,B8 3G WCDMA:B1,B2,B5,B8 4G FDD-LTE : B1,B3,B4,B5,B7,B8 4G:TDD-LTE:B38,B39,B40,B41
显示	显示屏：HD(7201280)/FHD 1080P(10801920) LCM尺寸不受限制）触摸屏：电容触摸屏
摄像头	像素：前置8MP 后摄像头：13MP
扩展接口	1 路SPI 1 路SDIO2.0 2 路SIM 卡 3 路UART 4 路硬件I2C 音频：2 路MIC 输入/2 路输出 USB 2.0 HS peripheral(OTG) 8*8 按键矩阵多个外部中断
供应电压范围	3.6V-4.3V
物理接口	166 PIN 邮票孔
尺寸规格	40.5mm50.5mm2.85mm
