产品介绍
概述
U850_MTK6580A_V2.0_A 板卡集成多媒体解码、3G模块,GPS,液晶驱动、WIFI、蓝牙、串口于一体,支持绝大部分当前
流行的视频及图片格式解码。支持MIPI接口的1280*720分辨率的显示屏,最大支持1280*720P解码。大大简化整机系统
设计,稳定性更强,非常适合于视频广告机,智能家居,触模查询一体机,自动购买机,信息发布系统,智能显示终端,
智能物联网等产品应用。
应用领域:
■ 商显广告机
■ 数字标牌
■ 触模查询一体机
■ 智能家居
■ 自助售货机
特点
◆ 高集成度。集成USB/MIPI/TTL串口/GPS/WIFI/蓝牙一体,简化整机设计,可接喇叭和咪头
◆ 丰富的扩展接口.2个标准USB接口,共2个可扩展串口,用于客户串口有二路,包括一路TTL串口1,一路TTL串口2可以满足
市场上大部分外设要求。
◆ 支持RJ45 100M速度的网络接口。
◆ 支持800M像素的摄像头。
◆ 高清晰度。MIPI最大支持1280X720P的屏。
◆功能齐全。支持横竖屏播放,支持发布系统,视频分屏,滚动字幕,USB数据导入等功能。
◆ 管理方便:人性化的播放列表制作软件,便于广告播放管理和控制,方便了解播放情况。
板子尺寸:
尺寸:85mm*70mm 板厚1.6mm
螺丝孔规格:直径3.5mm*4

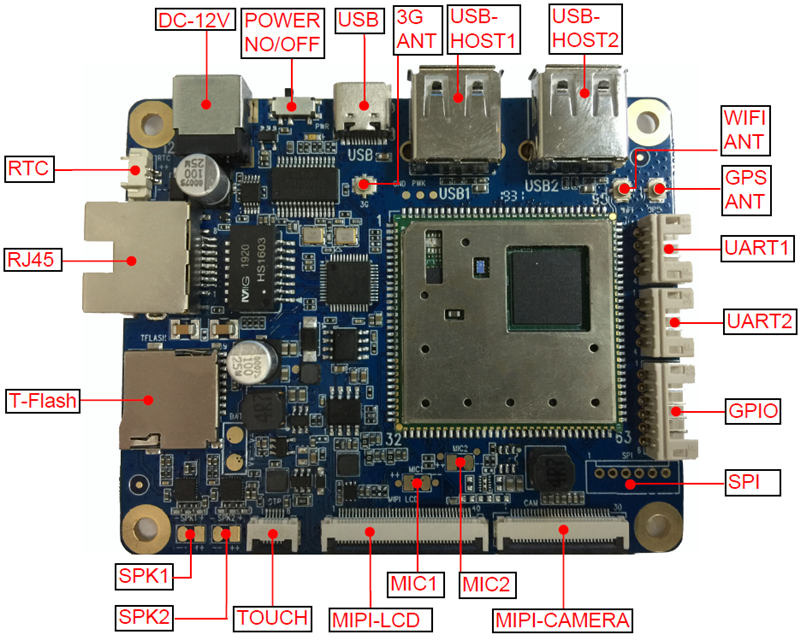

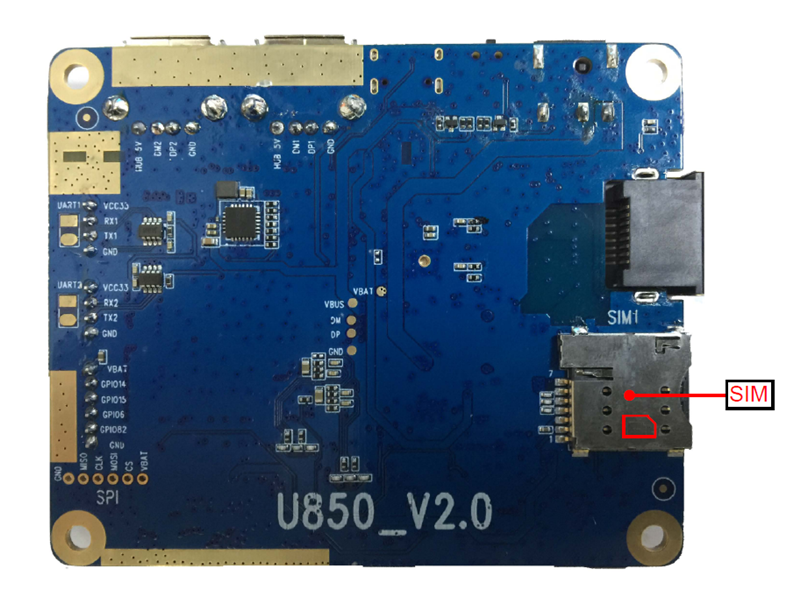

产品图片:
基本功能列表
(1)主要硬件指标 |
|
尺寸 |
85mm * 70mm * 12.5mm |
操作系统 |
Android 6.0系统 |
CPU |
MTK6580 Cortex-A7 四核,主频1.3 GHz |
内存 |
标配1GB DDR3(2GB DDR3 可选) |
内置存储器 |
标配8GB EMMC (16GB/32GB可选) |
视频输出 |
MIPI可以支持1280X720P |
音频输入/出 |
喇叭输出(内置8Ω/3W 高保真内磁喇叭*2)、耳机输出、MIC IN |
播放软件 |
支持常用的主流广告播放软件 |
扩展接口 |
2个USB接口(2个标准USB口),共2个可扩展串口,用于客户串口有二路,包括一路TTL串口1,一路TTL串口2,可以满足市场上大部分外设要求。 一个后MIPI摄像头 支持800万像素 |
触摸屏 |
支持I2C 触摸屏、USB 触摸屏 |
网络支持 |
GPS,WiFi、蓝牙4.0、FM,无线外设扩展可选 |
视频播放 |
支持AVI(H.264, DIVX, DIVX, XVID, RM, RMVB, MKV(H.264, DIVX, DIVX, XVID), WMV, MOV, MP4(H.264, MPEG, DIVX, XVID), MPEG, MPG, FLV(H.263,H.264) (UP TO 720P) 等 |
音频播放 |
支持MP3,WMA,WAV,OGG,FLAC,ALAC,APE,AAC,AC-3等 |
图片格式 |
支持BMP, JPG, JPEG,GIF, PNG等 |
RTC 实时时钟 |
支持 |
系统升级 |
支持数据线升级,自动开机选择开关,拔向左边代表USB升级,拔向右边代表上电自动开机功能 |
电源/遥控 |
12V 4A |
(2)基本接口配置 |
|
类型 |
描述 |
USB接口 |
带2个USB 2.0,支持U盘,鼠标,串口等扩展功能 |
喇叭接口 |
左右声道立体声输出 |
DC接口 |
带1个5.5-2.5mm标准电源接口, |
匹配输入为:DC12V/4A |
|
GPIO接口 |
标准2.0MM 6PIN 1路GPIO |
TP接口 |
标准2.0MM 6PIN TP接口1个 |
电源按键接口 |
标准GND和POWERKEY |
MIC座 |
焊盘式 双路MIC |
TYPE C USB座 |
标准TYPE C USB插座 |
(3)基本软件配置 |
|
类型 |
描述 |
操作系统 |
Android 6.0 |
语言 |
支持中、英文等多国语言 |
系统功能 |
浏览器 |
音乐播放器 |
|
高清播放器 |
|
相机 |
|
设置 |
|
文件管理器 |
|
应用安装 |
|
时钟 |
|
日历 |
|
电子邮件 |
|
计算器 |
|
下载 |
|
原生态Android系统,可开放root权限,可进行产品定制开发 |
